Flat Flange DIN2577 PN16

Materials
Body
Steel St.37.2, S235JR
Datasheet
92-flat-flange-dn15-skica

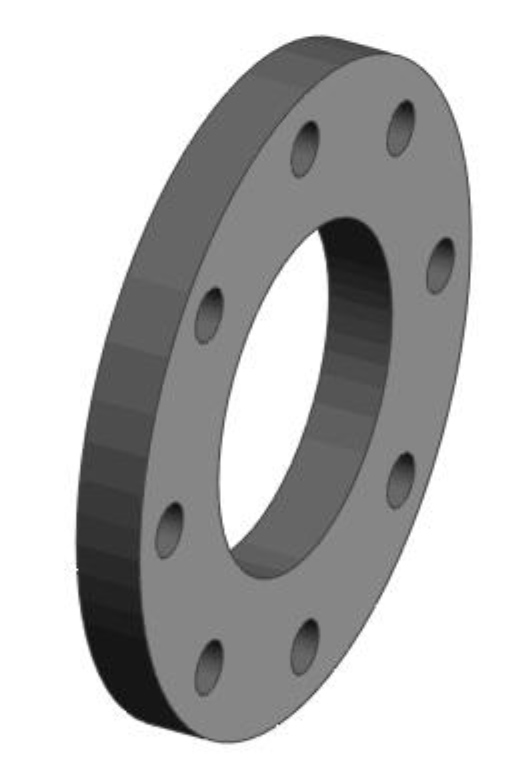

Flat Flange DIN2577 PN16 DN15-DN600
DN15-DN600
Preloader
DIN
2577
PN16
Art. nr. DN b ⌀D ⌀d1 ⌀d2 ⌀k N.r. Thread Weight (kg)
A034083 15 12 95 21,3 14 65 4 M12 0,66
A021264 20 14 105 26,9 14 75 4 M12 0,82
A021265 25 14 115 33,7 14 85 4 M12 1,01
A034084 32 16 140 42,4 18 100 4 M16 1,63
A020478 40 16 150 48,3 18 110 4 M16 1,85
A020476 50 18 165 60,3 18 125 4 M16 2,46
A02752 65 18 185 76,1 18 145 4 M16 3,00
A020477 80 20 200 88,9 18 160 8 M16 3,61
A037052 100 (108) 22 220 108,0 18 180 8 M16 4,40
A037053 100 (114) 22 220 114,3 18 180 8 M16 4,30
A065587 125 (133) 22 250 133,0 18 210 8 M16 5,92
A034127 125 (139) 24 250 133,0 18 210 8 M16 5,92
A065586 150 (159) 24 285 159,0 22 240 8 M20 7,17
A035652 150 (168) 24 285 168,3 22 240 8 M20 7,17
A064307 200 26 340 219,1 22 295 12 M20 9,71
A064308 250 29 405 273,0 26 355 12 M24 14,16
A064840 300 32 460 323,9 26 410 12 M24 18,93
A064841 350 35 520 355,6 26 470 16 M24 28,12
A064842 400 38 580 406,4 30 525 16 M27 35,75
A064843 450 42 640 457,2 30 585 20 M27 45,99
A064844 500 46 715 508,0 33 650 20 M30 63,83
A064845 600 52 840 609,6 36 770 20 M33 101,29
