Krogelna pipa KPV-G UVARNA PODZEMNA VGRADNJA PN40 DU VX PX PG0 PG1 F..

Materiali
Ohišje
Ogljikovo jeklo – A105, P235TR2
Krogla
Nerjavno jeklo - X5CrNi18-10 (A304)
Vreteno
Nerjavno jeklo - X30Cr13 (A420)
Tesnilo
PTFE
O-obroč
Viton
Podzemni nastavek
Ogljikovo jeklo – P235TR1, A105
Pretok
Polni pretok

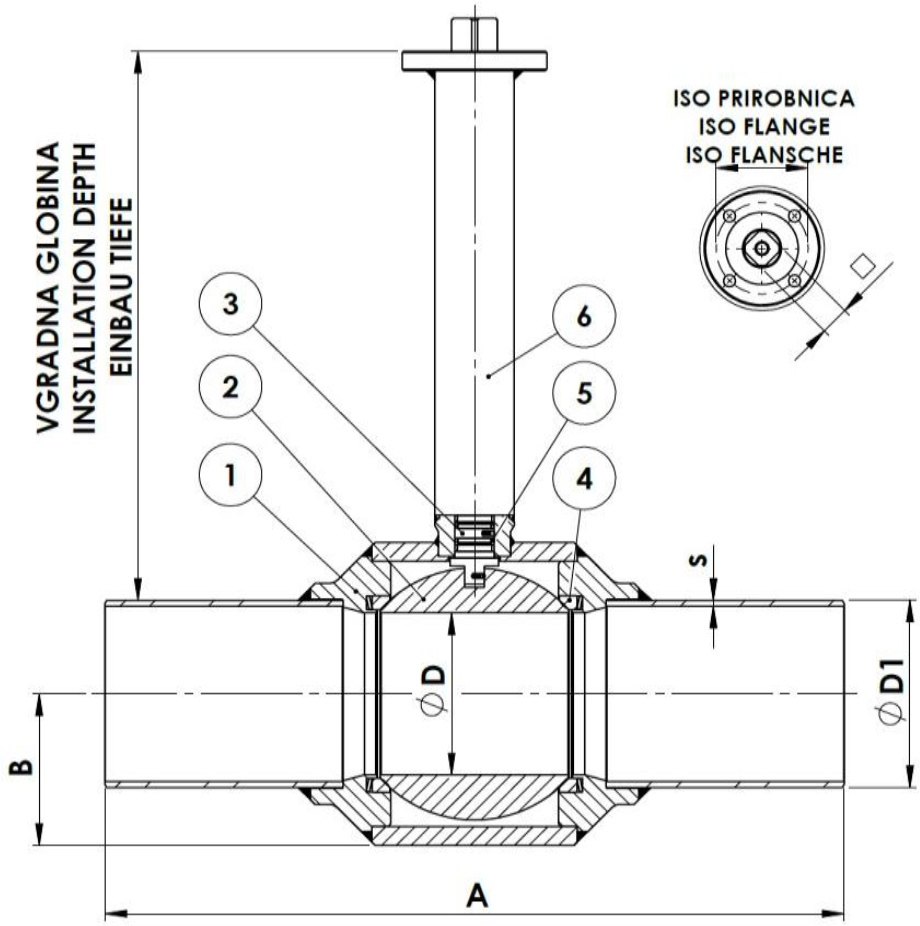

13_kpv-g-underground-dn25-skica

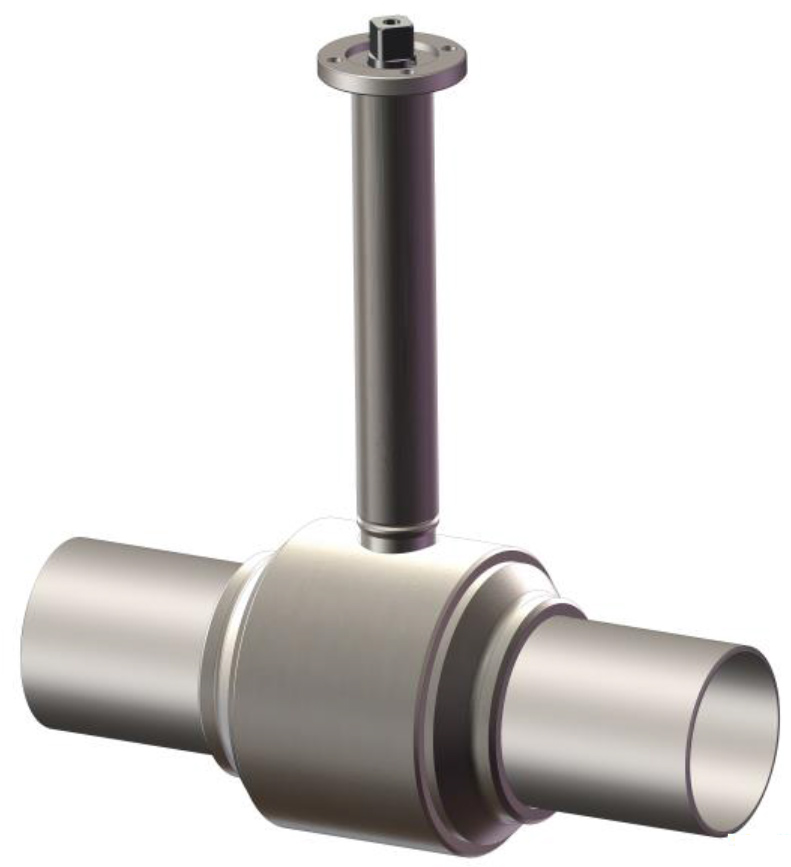

Ball Valve KPV-G Underground Installation PN40 DU VX PX PG0 PG1 F.. DN25-DN300
DN25-DN300
Preloader
Delovna temperatura:
-20 °C/ +60 °C
No image set
No image set
PN40

KPV-G DU VX PX PG0 F..

Št. art. DN F.. A B ⌀D ⌀D1 s Teža (kg)
ULEŽAJENA KROGLA
A957503 25 F05 270 33 25 33,7 2,6 9,00
A957504 32 F05 270 35 32 42,4 2,6 10,50
A957505 40 F05 270 41 40 48,3 2,6 12,00
A957506 50 F05 300 50 50 60,3 2,9 17,00
A957507 65 F07 360 65 63,5 76,1 2,9 22,50
A957508 80 F07 390 75 78 88,9 3,2 27,50
A957509 100 F07 450 93 99 114,3 3,6 42,00
A957510 125 F12 525 115 124 139,7 4,0 71,00
A957511 150 F12 600 135 149 168,3 4,5 100,00
A957512 200 F12 600 176 200 219,1 6,3 161,00
A957513 250/200* F12 730 176 200 273,0 7,1 165,00

KPV-G DU VX PX PG1 F..

Št. art. DN F.. A B ⌀D ⌀D1 s Teža (kg)
ULEŽAJENA KROGLA
A957514 250 F14 730 209,5 250 273,0 8,8 263,00
A957515 300 F14 850 254 300 323,9 8,8 393,00

Opombe

Vgradna globina je 1 m ali po naročilu.
DN50 do DN300 z vzmetenimi tesnili.
Antistatični dizajn in požarno tesnilo.
DN200–DN300 z ročnim polžnim gonilom.
DN250 in DN300 – podzemni nastavki izvedba PG1
*DN250/200 – reduciran pretok.
