Krogelna pipa KPV-G UVARNA PODZEMNA VGRADNJA PN40 DU VX PX PG0 K32

Materiali
Ohišje
Ogljikovo jeklo – A105, P235TR2
Krogla
Nerjavno jeklo - X5CrNi18-10 (A304)
Vreteno
Nerjavno jeklo - X30Cr13 (A420)
Tesnilo
PTFE
O-obroč
Viton
Podzemni nastavek
Ogljikovo jeklo – P235TR1, A105
Pretok
Polni pretok

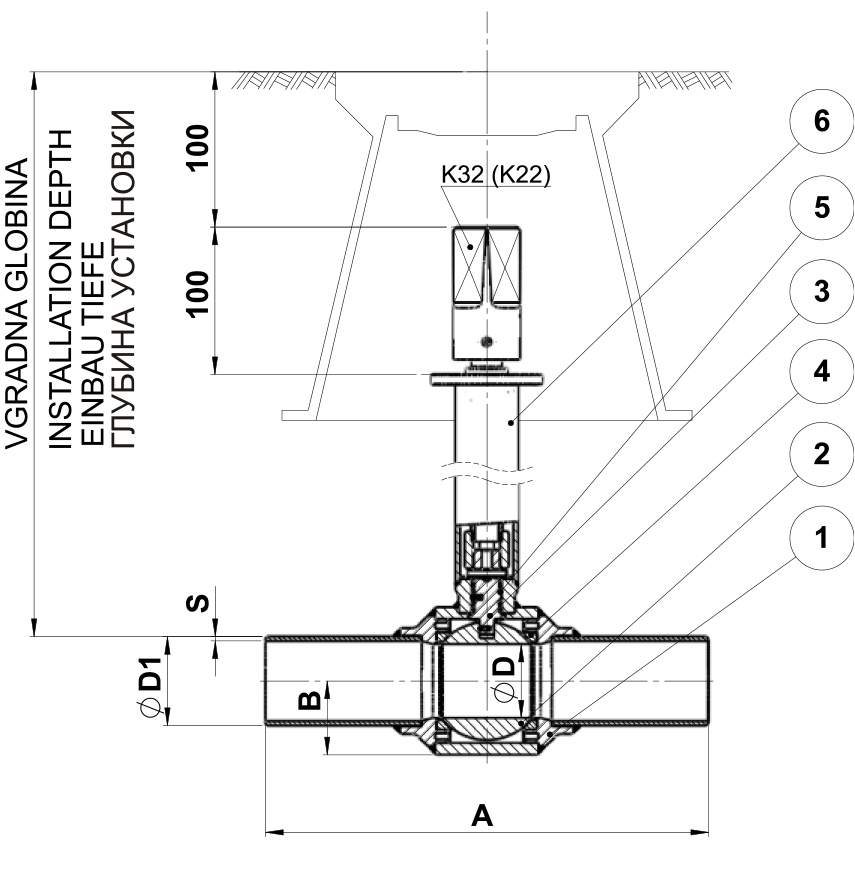

12_kpv-g-underground-dn25-skica
Ball Valve KPV-G Underground Installation PN40 DU VX PX PG0 K32 DN25-DN150
DN25-DN150
Preloader
Delovna temperatura:
-20 °C/ +60 °C
No image set
No image set
PN40
Št. art. DN A B ⌀D ⌀D1 s Teža (kg)
ULEŽAJENA KROGLA
A957183 25 270 33 25 33,7 2,6 6,10
A957184 32 270 35 32 42,4 2,6 6,50
A957185 40 270 41 40 48,3 2,6 7,20
A957186 50 300 50 50 60,3 2,9 8,70
A957187 65 360 65 63,5 76,1 2,9 13,90
A957188 80 390 75 78 88,9 3,2 17,70
A957189 100 450 93 99 114,3 3,6 27,50
A957190 125 525 115 124 139,7 4,0 51,90
A957191 150 600 135 149 168,3 4,5 74,00

Opombe

Višina - PG0 je 1 m ali po dogovoru.
DN50 do DN150 z vzmetenimi tesnili.
Antistatična izvedba in požarno tesnilo.

Na zahtevo stranke je možna izdelava krogelne pipe, primerne za uporabo do 20% vodika.
