Krogelna pipa KPA-G PN16 DP VX PX

No image set
Materiali
Ohišje
Ogljikovo jeklo – A105, P235TR2
Krogla
Nerjavno jeklo - X5CrNi18-10 (A304)
Vreteno
Nerjavno jeklo - X30Cr13 (A420)
Tesnilo
PTFE
O-obroč
Viton
Ročica
Ogljikovo jeklo (cinkano) - S235JR (St 37-2)
Tehnični podatki
Pretok
Polni pretok

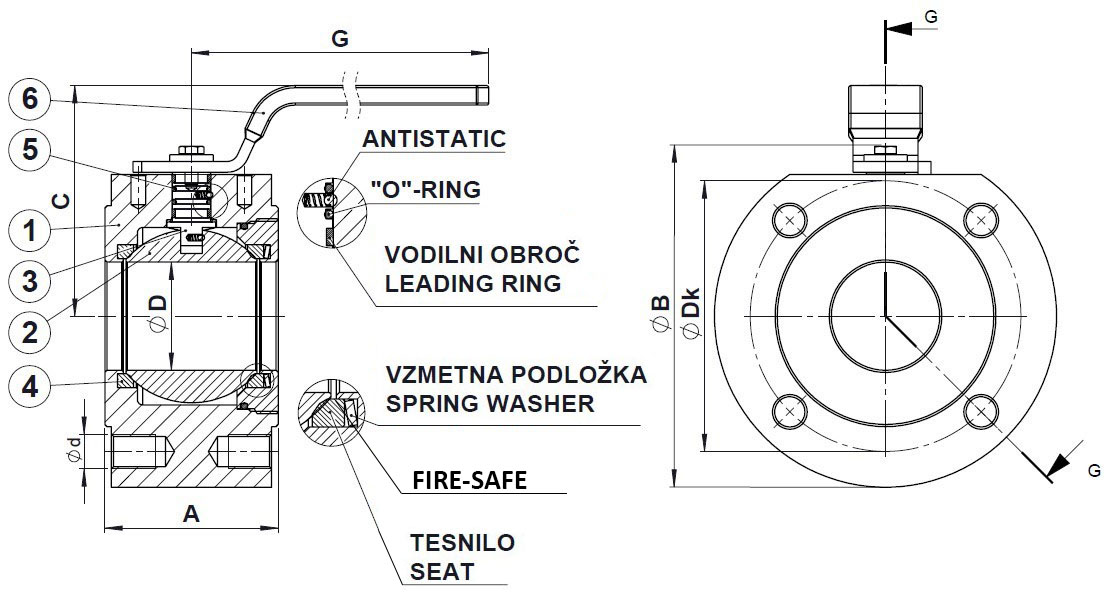

03_kpa-g-dn15-skica
Ball Valve KPA-G PN16 DP VX PX DN15-DN200
DN15-DN200
Preloader
Delovna temperatura:
-20 °C/ +60 °C
No image set
PN16
Št. art. DN A ⌀B C ⌀D G ⌀Dk ⌀d Št. Teža (kg)
A955071 15 39 88  80 16 150 65  M12 4 2,80
A955072  20  39  98  80  20  150  75  M12  2,90
A955073  25  48  110  76  25  158  85  M12  3,00
A955074  32  55  130  108  32  180  100  M16  4,50
A955075  40  65  140  114  40  180  110  M16  6,50
A955076  50  80  150  128  50  222  125  M16  11,00
A955077  65  100  175  160  63,5  293  145  M16 15,00
A955078  80  120  190  170  78  293  160  M16  8 20,00
A955079 100 140  220  185  99  293  180  M16  28,50
A955080 125 175  296  194  125  541  210  M16  35,00
A955081 150 210  330  213  150  541  240  M20  97,00
A955082  200  270  435  310  200  1000  295  M20  12  179,00

Opombe

Številke artiklov od DN15–DN50 so enake za PN16 in PN40 in so vedno navedene kot PN40.
Antistatični dizajn in požarno tesnilo.

Na zahtevo možna izdelava za kisik.
